Una luz ABS del remolque indica que el sistema de frenos antibloqueo del remolque ha encontrado una avería y se ha apagado, mientras que los frenos de servicio siguen funcionando con normalidad. Como fabricante de semirremolques, cableamos estos circuitos ABS durante la construcción, así que vemos que la advertencia se remonta a una lista corta y predecible de puntos. Esta guía explica qué significa el semáforo y si puedes seguir conduciendo. También explica cómo lo tratan las normas estadounidenses, cómo distinguir una avería en el lado del remolque de una en el lado del tractor y cómo solucionarla sin adivinar. Cubre el diagnóstico de la luz de advertencia, no el diseño o instalación de un arnés ABS para remolque desde cero, que es un trabajo separado en la fase de construcción.
Lo que te está diciendo la luz ABS del remolque
La luz ABS del remolque informa de un fallo en el sistema antibloqueo de ese remolque en concreto, cuyo significado depende de dónde esté montada la lámpara. Una lámpara de salpicadero atada al remolque refleja la unidad remolcada, mientras que la lámpara del remolque informa directamente del propio sistema del remolque.

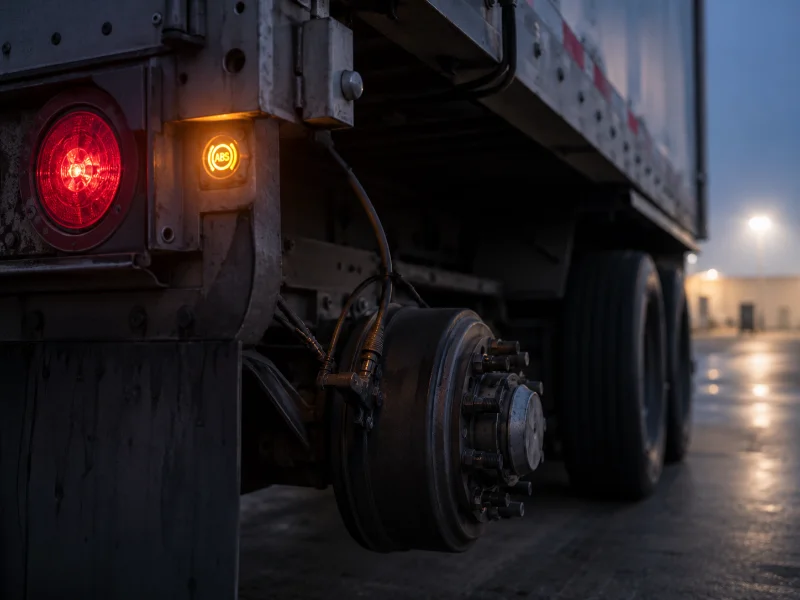

En los remolques estadounidenses, esa lámpara exterior es ámbar y está marcada como indicador ABS. Se sitúa en el lado izquierdo del remolque, visto desde la parte trasera, cerca de la luz de señalización lateral trasera, con su posición exacta establecida por la FMVSS 121. Saber dónde está importa. Un conductor que nunca revisa esa luz puede pasar por alto un fallo hasta que una advertencia en el salpicadero o un inspector lo detecta.
El error más común es tratar la luz como una falla total del freno. La función antibloqueo es la que se apaga; Los frenos de servicio que detienen el remolque permanecen activos. Lo que pierdes es protección contra el bloqueo de las ruedas durante una parada brusca en una superficie mojada o suelta, que es exactamente el momento en que más la necesitas. Aclaramos esta distinción desde el principio, porque la suposición errónea hace que la gente persiga un problema de frenos que la luz no está reportando.
¿Es seguro —y legal— conducir con la luz del ABS del remolque encendida?
Normalmente puedes conducir con la luz del ABS del remolque encendida, porque los frenos de servicio siguen funcionando. Si es prudente o legal depende de la fecha de construcción de la unidad y de la autoridad que inspecciona. La luz es un objeto de reparación, no una razón para detenerse inmediatamente en el arcén.
Con el sistema antibloqueo desactivado, un freno de pánico en caso de hielo, grava o lluvia puede hacer que las ruedas del remolque se bloqueen y que la unidad empuje o balancee. Los frenos siguen deteniendo el remolque. Lo que se reduce es el margen que mantiene una unidad cargada en línea recta, el margen que los sistemas de frenos avanzados están diseñados para proteger.
En cuanto al cumplimiento, las normas estadounidenses son específicas. Según la norma 49 CFR 393.55, los semirremolques con freno de aire, los dollies convertidores y los remolques completos fabricados a partir del 1 de marzo de 1998 generalmente deben tener ABS que cumpla con el FMVSS 121. Los remolques construidos a partir de esa fecha también deben llevar una lámpara exterior ABS de fallo. Los remolques construidos a partir del 1 de marzo de 2001 necesitan un circuito adicional que señale al vehículo remolcador una avería ABS en el remolque. Una lámpara que nunca se encienda con la corriente, o que se encienda y permanezca encendida, generalmente se considera un defecto que debes reparar antes de circular por carretera. Si la aplicación en carretera lo registra como fuera de servicio puede variar según la combinación y la jurisdicción. Verificamos el comportamiento del ciclo de lámpara en cada remolque antes de su envío, ya que esa única comprobación muestra si una unidad está lista para la inspección.
Lado del remolque o del tractor: aislamiento de la avería
Una avería en el ABS del remolque y una falla en el ABS del tractor lanzan una advertencia similar en el salpicadero, así que lo primero es averiguar cuál unidad es la responsable del problema. Desconecta el remolque y mira la lámpara. Esta prueba ahorra más tiempo de diagnóstico que cualquier comprobación de componentes.
Si la luz del salpicadero se apaga una vez que el remolque está desenganchado, la avería permanece en el remolque o en la conexión entre ambos. Si permanece encendido sin remolque acoplado, el ABS o el cableado del tractor son sospechosos, lo que te apunta a un mantenimiento lateral del tractor. Sin embargo, esta comprobación de aislamiento no es la única prueba de lámpada. Algunas unidades de potencia solo apagan la lámpara ABS del remolque cuando uno está conectado. Algunas inspecciones también requieren vigilar la lámpara mientras reconectas el cable de siete vías. Comparamos ambos resultados antes de tocar piezas, porque perseguir el lado del tractor para encontrar una avería en el lado del remolque es donde van la mayoría de las horas perdidas.
El enlace entre el tractor y el remolque es el punto de cruce más común. La corrosión en el enchufe de siete vías, pasadores sueltos o una coleta desgastada pueden interrumpir la alimentación del módulo ABS del remolque. La lámpara se enciende incluso cuando todos los componentes del remolque están sanos. En muchos sistemas modernos, el estado ABS del remolque llega a la cabina mediante la señalización portadora de línea eléctrica sobre la línea ABS. Esa línea suele ser el cable azul del conector SAE J560 de siete vías, por lo que un circuito de alimentación débil puede degradar tanto el funcionamiento del ABS como la advertencia en la cabina a la vez.
¿Qué hace que la luz ABS del remolque se encienda?
La mayoría de las luces ABS de remolque se remontan a una lista corta de fallos eléctricos y de extremos de rueda, aquí más o menos en el orden en que merece la pena comprobar antes de reemplazar las piezas principales:
- Sensores de velocidad de las ruedas: contaminación, un espacio de aire ensanchado o daños físicos impiden que el sensor lea el volante.
- Anillos de tono (exciter): dientes faltantes, corrosión o grasa por un sello de rueda que gotea difuminan la señal que el sensor necesita.
- Conector de siete vías y coleta: contactos corroídos o sueltos, interrupción de energía y datos entre el tractor y el remolque.
- Toma de tierra y fuente de alimentación: una toma de tierra débil o una alimentación inconsistente del remolque pueden desactivar el módulo incluso cuando los sensores están bien.
- Fusible ABS: un fusible remolque-ABS fundido, a menudo por un cortocircuito eléctrico, corta el sistema por completo.
- Módulo ABS o válvula moduladora: menos común, pero una unidad de control o válvula defectuosa suele encender la lámpara de forma constante y no se despeja sin reparación.
En servicio de campo, algunos aspectos merecen la pena revisar antes de condenar la ECU o la válvula moduladora del ABS: fallos en el sensor de velocidad de ruedas, huecos ensanchados, anillos de tono contaminados, corrosión de conectores y tierras débiles. Durante la construcción, enrutamos y protegemos los soportes de sensores, el ajuste del anillo tonal y las tierras de los arneses, los mismos sistemas de suspensión en el extremo de la rueda y remolque que diseñamos para garantizar la durabilidad. También pedimos nuestras notas de mantenimiento de la misma manera, así que los propietarios comprueban primero los artículos de alta probabilidad.
Estable, parpadeando, o solo al frenar
El comportamiento de la luz ABS del remolque reduce la causa más rápido que cualquier comprobación de un solo componente. Una luz fija, una intermitente y una solo de freno apuntan cada una a una clase diferente de fallo.
| Comportamiento de la luz | Clase de fallo probable | Primera comprobación |
|---|---|---|
| Fijo, permanece encendido | Fallo en un componente activo o almacenado | Lee el código de fallo o de parpadeo antes de sustituir piezas |
| Intermitente, va y | Conector, arnés, tierra o intrusión | Prueba de movimiento en el campo de siete direcciones e inspecciona el terreno |
| Solo al frenar | Problema con la fuente de alimentación ABS o alimentación de respaldo en las luces de stop | Comprueba las excepciones del circuito de alimentación del ABS, fusible y fecha de fabricación |
La caja solo de frenos tiene una causa específica que merece ser mencionada, ya que los conductores preguntan mucho sobre ella. Muchos remolques construidos antes del 1 de marzo de 1998, o fabricados fuera de EE. UU., pueden obtener energía ABS tanto del circuito de luces de stop como de un circuito de alimentación constante. Los remolques estadounidenses construidos a partir de esa fecha tienen capacidad de potencia constante bajo FMVSS 121. Cuando la luz solo aparece al pisar el freno, el ABS del remolque puede estar funcionando con la energía de respaldo de las luces de stop en lugar de un suministro fijo. Revisa el circuito de alimentación del ABS, el fusible y el cableado del J560, y confirma las fechas de fabricación del tractor, remolque y carrito antes de considerarlo una infracción. Una luz intermitente o solo de freno es la que los conductores suelen ignorar. También es la que más probablemente se endurezca hasta convertirse en una falla constante a medida que la corrosión se extiende. Rastreamos cada patrón de comportamiento con la potencia y la disposición de tierra del remolque, porque el caso solo de frenos vuelve a cómo el módulo recibe potencia constante.
Diagnosticando y despejando correctamente la luz ABS del remolque
Apagar correctamente la luz ABS de un remolque significa arreglar el fallo que la provocó, no reiniciar la lámpara. Un reinicio sin reparación devuelve la luz directamente al siguiente ciclo de encendido. Antes de cualquier diagnóstico, monta de forma segura:
- Aparca en terreno llano y pon el freno de mano.
- Encierra las ruedas.
- No te metas bajo el remolque a menos que esté bien sujeto.
- No cortes, tape con cinta ni desenchufes la lámpara ABS para ocultar el fallo.
- Sigue el procedimiento de tu proveedor específico de ABS (Bendix, WABCO/ZF, Haldex, Meritor u otro).
Luego revisa el error desde los cheques más baratos hasta los más implicados. Empieza aislando la unidad: desconecta el remolque, luego limpia y vuelve a colocar el tapón de siete vías y la coleta. Después, confirma alimentación estable, una toma de tierra sólida y un buen fusible ABS. Luego inspecciona los extremos de las ruedas para detectar daños en los sensores, problemas de espacio de aire, anillos de tono contaminados o una fuga de junta. Confirma que los frenos están correctamente ajustados, ya que ajustar los frenos del remolque y el estado de los extremos de la rueda afecta a las lecturas del sensor. Finalmente, recupera el código de fallo o parpadeo almacenado para apuntar a la rueda o circuito exacto. Restablece la corriente y luego observa cómo la lámpara de fallo se enciende y apaga para confirmar la reparación.
La recuperación por código de parpadeo varía según el proveedor. Algunos sistemas transmiten un código a través de la lámpara del remolque tras un ciclo de encendido o secuencia de frenos establecido; otros necesitan un botón en el módulo o una herramienta de diagnóstico. Asigna cualquier recuento de flash a una rueda o circuito específico solo con la documentación de ese sistema. Usamos la prueba del ciclo de lámpara como paso final de aceptación, porque un ciclo limpio de encendido y apagado es la prueba más sencilla de que el circuito está completo. Limpiar una luz cortando el cable de la lámpara, o simplemente desconectando y volviendo a conectar, casi siempre trae la misma advertencia si dejas el conector o la tierra sin fijar. Y la segunda falla es más difícil de rastrear que la primera.
Tratar la luz ABS del remolque como una señal de diagnóstico
Una luz ABS en un remolque se reduce a tres decisiones: dónde está la avería, qué te indica su comportamiento constante o intermitente y cómo verificar la reparación. Si aciertas, la mayoría de las luces ABS resultan ser problemas de conectores, sensores o tierra en lugar de módulos fallidos.
En nuestro propio trabajo de fabricación y servicio, estos fallos se concentran en el conector del lado del remolque, los sensores de los extremos de la rueda y la toma de tierra. Por eso enrutamos y protegemos esos puntos deliberadamente, y verificamos la prueba de ciclo de la lámpara antes de que el remolque se envíe. La solución exacta depende de tu remolque concreto, su proveedor de ABS y cómo se cableó el circuito. Ya sea que un código apunte a un sensor, una válvula o el módulo, la llamada final corresponde a la unidad que tienes delante.
Si vas a diagnosticar una luz ABS recurrente en remolque, empieza por lo básico: si la luz se desconecta cuando se desconecta el remolque, cómo se comporta y cualquier código de fallo almacenado. Y si vas a diseñar un semirremolque nuevo, puedes hacer que su cableado ABS, los soportes de sensores y las tierras estén instalados para inspeccionar limpiamente desde el primer día. Envíanos tu configuración y la revisaremos contigo.
Preguntas más frecuentes
Respondemos a estas preguntas con mayor frecuencia y verificamos cada respuesta en función de cómo está realmente cableado el sistema.
¿Significa que una luz ABS en el remolque no tiene frenos?
No. Los frenos de servicio siguen funcionando y paran el remolque. La luz solo significa que la función antibloqueo se ha apagado, así que sigues frenando pero pierdes la protección de bloqueo en superficies resbaladizas.
¿Puede una luz ABS de remolque fallar una inspección del DOT?
Una luz ABS de remolque puede fallar una inspección. Una lámpara que permanezca encendida o no encienda suele ser un defecto que debe repararse antes de su uso en carretera según el 49 CFR 393.55(e). Si cuenta como fuera de servicio depende de la combinación, las fechas de fabricación y el inspector, así que confirma el estado de tu unidad.
¿Por qué la luz del ABS del remolque solo se enciende cuando freno?
Una luz solo de freno suele significar que el ABS del remolque funciona con energía de respaldo de las luces de stop en lugar de un suministro fijo. Rastrea el circuito de alimentación y el fusible del ABS en lugar de un sensor de rueda.
¿Por qué se enciende la luz ABS de mi remolque justo después de conectarlo?
Una luz que aparece justo después de conectar el remolque apunta a la conexión de siete vías o al cableado lateral del remolque, no a un componente profundo. Inspecciona el enchufe y la coleta para detectar corrosión, pasadores sueltos o juegos, y confirma que la alimentación y la tierra están limpias.
¿Desconectar y volver a conectar el remolque despejará la luz?
A veces, pero solo por una conexión suelta o sucia, y la advertencia vuelve si queda una avería real. Trata la reconexión como una pista sobre dónde está el fallo, no como la reparación.
¿Dónde está el fusible ABS del remolque?
La mayoría de los camiones llevan fusibles separados para el ABS del tractor y el ABS del remolque en el panel de fusibles de la cabina, aunque el lugar exacto varía según el modelo. Comprueba ambos, ya que un fusible ABS remolque fundido puede desactivar el sistema por sí solo.
